产品概述

RS112G系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供4个千兆光+8个千兆电接口配置机型，其中光口为1000Base-X光纤接口,接口类型为带屏蔽SFP基座。电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个RJ45端口都具有自适应功能，其中10 /100Base-T支持全双工或半双工方式，1000Base-T 支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。

RS112G非网管型交换机提供宽支持DC12-48V双路冗余电源，并可选AC/DC110V和AC/DC220V供电电源输入。在结构安装方面，NLK-2212G系列交换机使用工业35MM卡轨式安装或者侧面定位孔安装、即联即用，器件采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均可保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域

产品特点

◆ 4路千兆光口+8路10/100/1000M电口；

◆ 光模块支持单模/多模、单纤/双纤、传输距离可选，抗电磁干扰能力强，最远传输距离可达80km；

◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；

◆ Jumbo巨型帧传输，最大帧长10000字节；

◆ 高等级EMS防护，确保在复杂的电磁环境中正常稳定运行，不受外部电磁干扰；

◆ 1路AC85-264V / DC110-370V交/直流电源输入，或2路DC12-60V电源输入可选，双电源冗余；

◆ -40℃~+75℃工作温度，铝合金外壳，高效散热，IP40防护等级。

技术参数

协议标准
IEEE标准	IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z
交换性能
交换方式	储存转发
背板带宽	56Gbps
缓存大小	4.1Mbit
巨型帧	10000Byte
MAC地址表	8K
接口规格
千兆光口	4路1000base-X千兆SFP插槽，不兼容100base-FX，可定制为4路百兆光口（推荐使用我司指定的SFP模块）
千兆电口	8路10/100/1000base-T(X)自适应千兆RJ45电口，全/半双工、MDI/ MDI-X自适应
继电器	1路继电器告警输出，采用3位3.81mm间距带锁扣接线端子
指示灯	电源指示灯、光口指示灯、电口速率与连接/活动指示灯
电源参数
电源输入	直流机型：DC12-60V，支持双电源冗余、无极性交流机型：AC85-264V / DC110-370V
满载功耗	≤10.2W@DC24V（DC）、≤10.6W@AC220V（AC）
连接方式	直流机型：5位5.08mm间距带锁扣接线端子交流机型：3位5.08mm间距带锁扣接线端子
机械参数

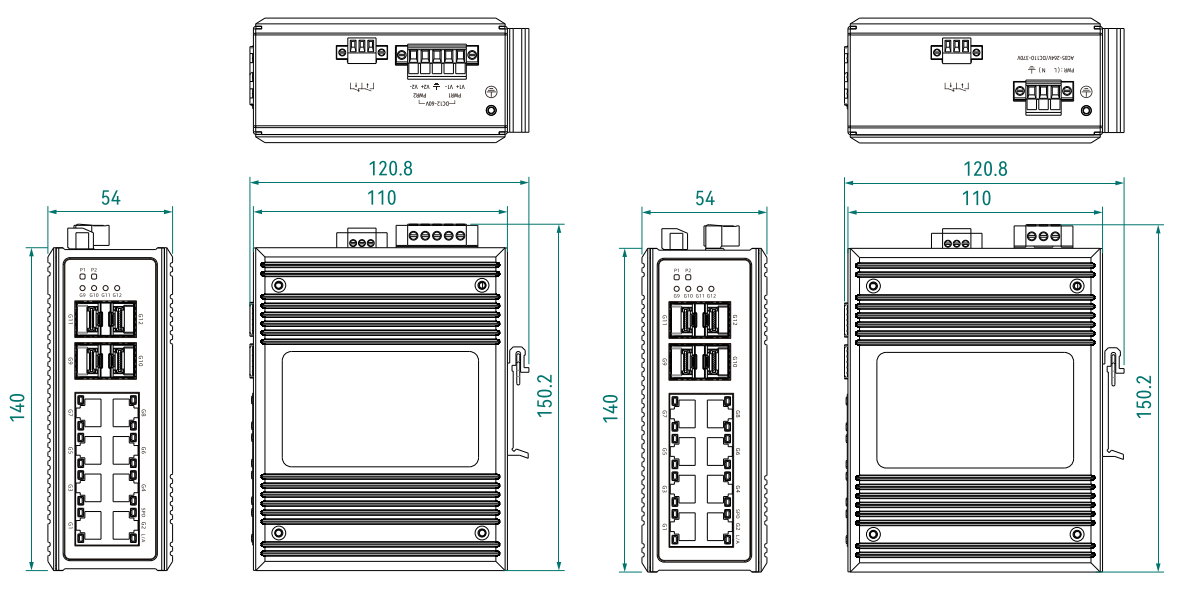

外形尺寸	140×54×110 (mm)（不含卡轨及连接器尺寸）
安装方式	35mm标准DIN卡轨式安装
机壳防护	铝合金外壳，IP40防护等级
重量	约0.67kg（DC）、约0.76kg（AC）
工作环境
工作温度	-40℃~+75℃
存储温度	-40℃~+85℃
相对湿度	5%~95%（无凝露）
行业标准
EMS	IEC 61000-4-2（ESD）：Level 4（接触放电±8kV，空气放电±15kV） IEC 61000-4-5（Surge）：Level 3（电源：共模±2kV，差模±2kV；网口：共模±6kV，差模±2kV） IEC 61000-4-4（EFT）：Level 3（电源：±2kV；网口：±2kV）

订购信息

产品型号	输出接口	电源	安装方式
RS112G0G00L2	4×1000base-X SFP接口 8×10/100/1000base-T(X) RJ45电口	DC12-48V 冗余输入	35MM导轨安装
RS112G0G00L1	4×1000base-X SFP接口 8×10/100/1000base-T(X) RJ45电口	交直流AC/DC110/220V单路输入	35MM导轨安装
