RS16工业百兆16口导轨式以太网交换机
产品概述
RS16系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供16个百兆电接口配置机型，电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
RS16非网管型交换机提供宽范围的直流DC9-60V和交直流100/110/220V电源输入。在结构安装方面，NLK-2216系列交换机使用工业卡轨式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
产品特点
◆支持16路百兆电口，为用户提供灵活的组网方式；
◆电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆自动识别10/100M速率，自动识别线序；
◆ 支持1路AC85~265V/ DC100~375VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；
◆高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+75℃严酷的工业环境中。
技术参数
型号 RS16
接口 电口数量：16个10/100M自适应以太网接口
交换特性 背板带宽：4.8Gbps
包转发速率：2Mpps
包缓存区：768Kbit
MAC地址表：支持8K个MAC地址
电源 输入电压：
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~265V或DC100~375V
接口类型：工业凤凰端子4芯5.08间距
最大功耗：3W
电源指示：P1、P2，接口灯指示：link、
机械结构 安装方式：DIN卡轨式
散热方式：自然冷却，无风扇

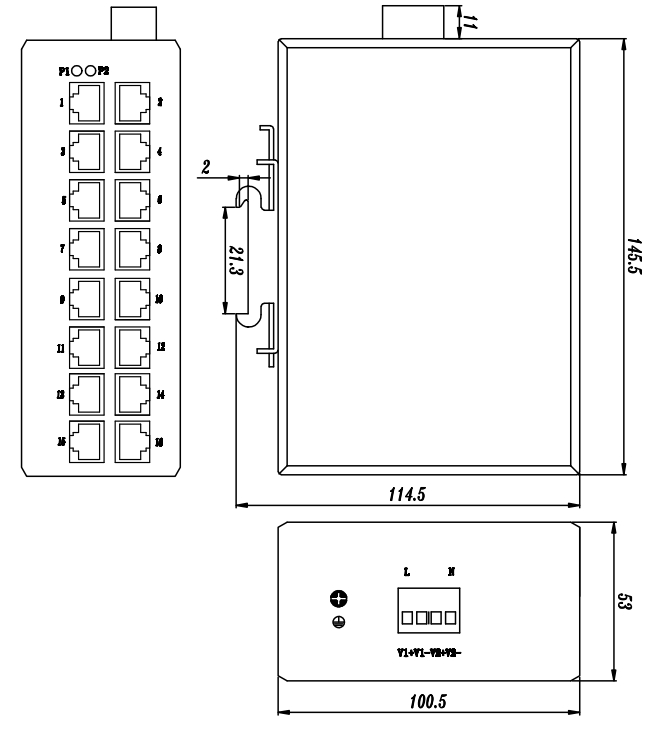

外形尺寸：（高×宽×深）：157mm×53mm×115mm
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-55℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
  EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控
机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
订购信息
产品型号 输出接口 XX:光纤接口 电源
RS16T0G00L2 16×10/100base-T(X) RJ45电口 NA DC9-60V冗余输入
RS16T0G00L1 16×10/100base-T(X) RJ45电口 NA 交直流AC/DC110/220V单路输入
