RS224工业级百兆24口机架式交直流220V以太网交换机
产品概述
上海罗杰康通信有限公司生产的RS224系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供24个百兆电接口配置机型，电口为10Base-T/100Base-TX以太网RJ45端口，每个端口支持MDI/MDIX端口自动翻转、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线，均可将交换机与其他网络设备端口连接起来,无需任何认为设置，使用省时省心，真正做到即插即用.
上海罗杰康通信有限公司生产的RS224非网管型交换机提供宽范围的交直流AC/DC110/220V电源输入。电源接口支持凤凰端子或者品插防脱落接口，品插接口内置保险丝，在结构安装方面，RS224系列交换机使用标准1U机架式安装。支持指示灯在前或者指示灯在后，该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
产品特点

◆ 支持24路百兆电口，为用户提供灵活的组网方式；
◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持交直流AC/DC110/220V电源输入方案可选；
◆ 电源接口支持凤凰端子或者品插防脱落接口，品插接口内置保险丝；
◆ 强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

技术参数

接口 电口数量:24个10/100M自适应以太网接口
交换特性 背板带宽      5.2Gbps
包转发速率    3.9Mpps
包缓存区      3Mbit
MAC地址表   支持4K个MAC地址
巨型帧        支持
电源 输入电压：AC85~264V或DC110~370V
接口类型:工业凤凰端子3芯5.08间距
              :防脱落品字插头接口
保       护:支持电源防反接保护/过载保护
功       耗:12W
指示灯 电源指示:POW，接口灯指示:F1、F2、FDX/COL、link/ACT
环境与结构 安装方式:1U机架式安装 ，支持指示灯在前或者指示灯灯在后
散热方式:自然冷却，无风扇
外形尺寸:482.5×44×220mm
工作温度:-40℃～+75℃
存储温度:-40℃～+85℃
相对湿度:5％～95％无凝露
MTBF:350000小时
质保期:5年
EMC EMI:
CFR47FCC Part 15B
CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMS:
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

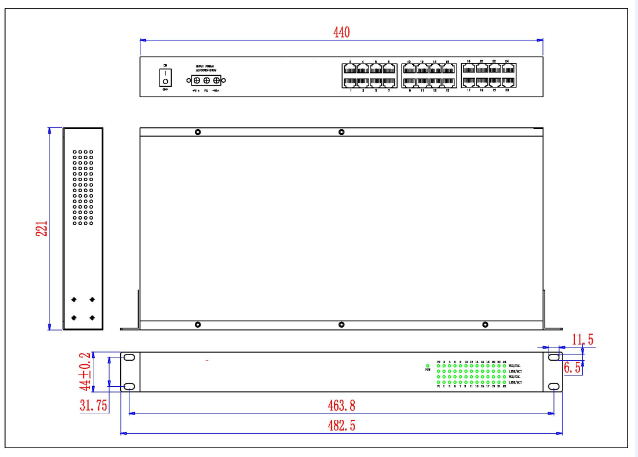

产品尺寸：







订购信息
订单信息 电源接口形式
RS224T0G00L1D 24个10/100base-T(X) RJ45电口，单路AC85-264V/DC110-370V供电 3芯接线端子形式
RS224T0G00L1P 24个10/100base-T(X) RJ45电口，单路AC85-264V/DC110-370V供电 带保险品字插头形式
