RES5206G本安型低功耗嵌入式工业级千兆2光4电交换机
产品概述
RES5206系列是专为工业通信网络应用而设计开发的6口二层全千兆非网管型嵌入式工业以太网交换机，符合本质安全型设计需求。具有防短路、防起火等特点。适用于煤矿、石油石化、化工等行业。该产品支持2个千兆光口和4个千兆电口，或者2个百兆光+4个千兆电口。支持1路DC9~60V宽压电源输入，电源支持防反接、缓启动、过流及过压保护，采用嵌入式安装方式，满足多种网络现场的需求。每个千兆电口具有10/100/1000M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供有力的保障，使工业通信顺畅、可靠、稳定，满足客户为提高附加值应用而不断创新的需求。硬件采用无风扇、本安型、宽温设计，精选工业级元器件，支持-40~+75℃工作温度，电源符合本安电路设计标准要求，通过严格的安规与EMC测试，满足严酷的工业环境应用需求。产品可广泛适用于工业自动化、综合能源、智能交通、智慧城市、智慧矿山等领域。
产品特点
◆ 支持2路千兆光口或者2路百兆光+4路千兆电口，为用户提供灵活的组网方式；
◆ 光口默认单模双纤SC接口，20KM传输距离(SC/ST/FC 接口类型)、单模/多模、波长、传输距离可选；
◆ 电口支持10/100/1000M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持DC9~60V宽压电源输入，符合本安电路设计标准；
◆ 支持-40℃~+75℃工作温度，满足工业环境应用需求。
技术参数
型号 RES5206G
接口 电口数量：4个10/100/1000M自适应以太网接口
光口规格：单模/多模、单纤/双纤可选
光口数量：2个1000M或者2个100M光  光口支持SC/ST/FC可选
通信距离 网口距离：最远100M；
百兆光口：单模通信距离20-120KM可选，默认20KM；
                  多模1310nm通信2KM；
千兆光口：单模通信距离20-120KM可选，默认20KM；
                  多模1310nm通信1KM，多模850nm通信500M；
交换特性 背板带宽：14Gbps
包转发速率：7.5Mpps
包缓存区：2Mbit
MAC地址表：支持2K个MAC地址
巨型帧：支持
电源 输入电压：
直流机型：DC9~60V
接口类型：工业凤凰端子2芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：<3.5W
电源指示：POWER，接口灯指示：link、ACT
机械结构 安装方式：嵌入式安装
散热方式：自然冷却，无风扇

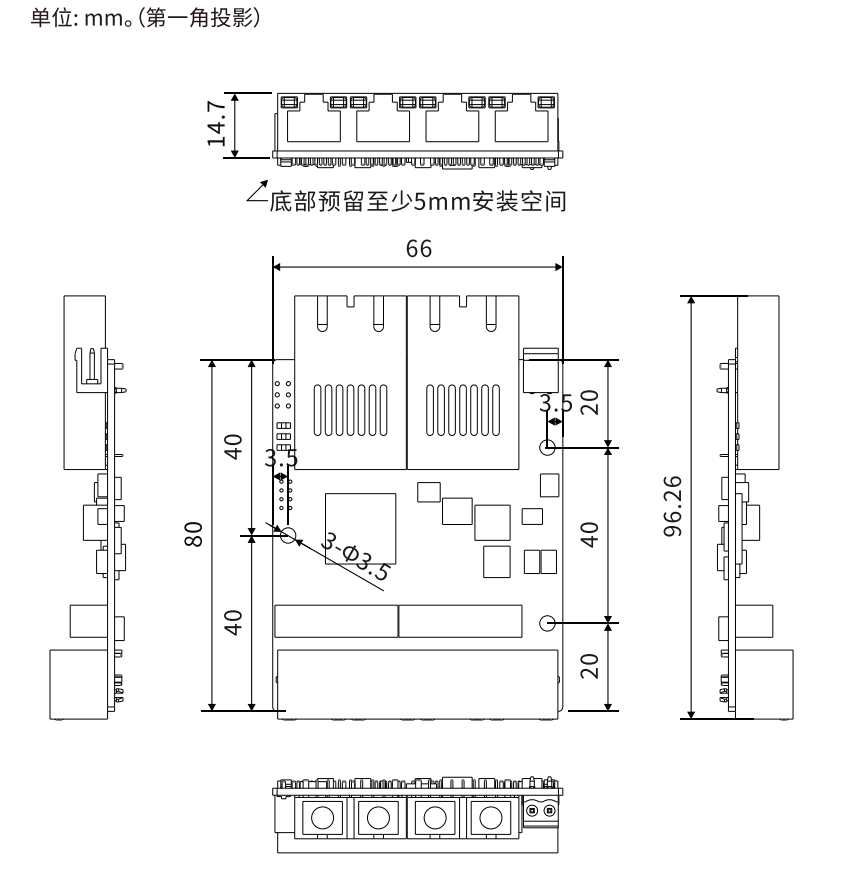

外形尺寸：：80×66×14.7(mm)（不含连接器尺寸）
工作环境 工作温度：-40℃～+75℃
存储温度：-55℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10b2ASe-T
IEEE802.3u：100b2ASe-T
IEEE802.3ab：1000b2ASe-T
IEEE802.3z：1000b2ASe-LX
IEEE802.3x：全双工以太网数据链路层流控
机械：
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

订购信息
产品型号 RES5206G-N-P1P2-LV(10口光电组合系列）
代码定义 代码选型
N：代表光口规格 >1：代表百兆单模双纤
>2：代表百兆多模双纤
>3：代表百兆单模单纤
>4：代表百兆多模单纤
>5：代表1个百兆单模双纤+1个百兆多模双纤
>6：代表千兆单模双纤
>7：代表千兆多模双纤（1310NM）
>8：代表千兆多模双纤（850NM）
>9：代表千兆单模单纤
>10：代表1个千兆单模双纤+1个千兆多模双纤
P1:代表光纤接口
P2代表光纤通信距离		 >C:光纤接口为SC方口
>T:光纤接口为ST卡口
>F:光纤接口为FC螺纹口
>5：通信距离为500M  ●
>01：通信距离为1KM ▲
>02：通信距离为2KM ▼
>20:通信距离为20KM
>40:通信距离为40KM
>60:通信距离为60KM
>80:通信距离为80KM

●：只适用于千兆多模850nm
▲：只适用于千兆多模1310nm
▼：只适用于百兆多模
LV D1：代表供电电源为DC9-60V
